1 背景

该系统用于生态环境小气候气象观测。集多种测量参数于一体，可简单方便的测量基本的气象参数。可同时测量风速，风向，空气温湿度，大气压力，降雨，照度。是气象，农业，地质，环境等方面研究工作者用的生态级专业气象站。

2 系统工作原理及特点

ENVIdata- Thies 科研级生态气象站由数据采集器，气象传感器组成。按用户设定的测量间隔定时、自动测量风速，风向，照度，降雨，温度，相对湿度，大气压力总辐射、净辐射、短波辐射和长波辐射。

该系统通过Internet传输数据，用户无需到测点下载数据，只要能上网，可随时查看系统运行情况、下载**和历史数据。

2.1传感器

2.1.1 Thies多参数传感器

传感器高度集成，可测多种参数。风向风速采用先进的超声技术，内置GPS接收功能。长时间使用而无需维护。特别适用于沿海或有侵蚀的地区。

测量参数：风速、风向、空气温度（超声波测量）、空气湿度、气压、光照强度、降雨量。

信号输出：

数字信号输出

端口：RS485/422

波特率：1200~921600波特率

输出：瞬时值，平均值

输出频率：10到0.1HZ

通讯协议：ASCLL，MODBUS-RTU

模拟信号输出

输出：0~10V，2~10V瞬时值，平均值

输出间隔：10ms

精度：16bit

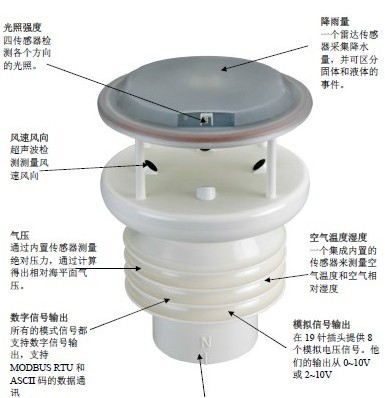

结构功能

2.1.2 传感器(更多传感器请来电索取)

2.2、数据采集器

DT系列数据采集器是一款坚固、独立、低能耗的数据采集器，具有支持U盘、18位分辨率、通讯性能可扩展及内嵌显示屏等特性。DT80的双通道隔离概念可同时使用多达10个隔离或15个共用参考模拟输入，配置扩展模块后*多可通道可扩展至600个。

DT系列数据支持SDI-12传感器组网，支持SCADA系统的Modbus、 FTP和Web接口、具有可控12V电源为传感器供电。工作温度*低可达-45℃。

2.3、ENVIdata数据传输和管理

该系统直接将数据传送到(中国生态数据网)网站上，通过对监测的生态环境因子的时序变化和相关性分析，确定监测对象的状态发展。

ENVIdata 服务器软件既可以作为独立的应用软件，运行在用户的服务器上；也可以运行在澳作公司安全的服务器上，为多个用户提供数据接收服务，同时帮助用户监控野外测点硬件系统的运行状态。

澳作公司ENVIdata系列生态环境监测系统是业内**成功获得 ISO9001国际质量体系认证，于2010年获得 ISO9001 质量认证书，至今全部通过专家的年度复核，确保系统集成的品质

用户采用用户名和密码登陆，只要能上网，就能浏览实时和历史数据.

特点：

1） 生态环境信息以各种时间间隔 （分钟、每小时、每天）发送到网站上。

2） 用户只要能上网，既可浏览实时数据。

3） 中心服务器中文界面，便于操作和管理

4） 提供多参数、实时或历史数据曲线图

5） 系统提供多站点地图显示

ENVIdata 数据服务平台已为国内的客户服务3年，系统稳定、可靠。

3、技术指标

数据采集：

**扫描速率：25Hz

处理器：采用18位A/D转换器，精度±0.025%

存储：128Mb可无限扩展，内存可存储130，000个读数，可使用PC卡或闪存可（可存储65，000个读数）

U盘存储：兼容USB1.1或USB2.0驱动，每兆约90，000采集数字点

LCD液晶显示，2线16字母的LCD液晶显示和6个按键用于查看通道及数采状态和功能执行

通讯：RS232、USB、以太网等

采样间隔：10ms至天，可自定义

输出值种类：平均值， **值， *小值， 取样值 (Sample)， 向量值， 累计值 ( Totalize )等

工作温度范围-45~70℃

时钟精准度：约±1分钟/年0-40℃；约±4分钟/年-40-70℃

供电电压：10~30VDC

工作湿度85%（无水汽凝结）

DT80：

模拟输入：5-15个单端通道（10个差分）

脉冲通道：12个

数字I/O口：8个

DT82E：

模拟输入：2-6个单端通道（4个差分）

脉冲通道：8个

数字I/O口：4个

DT82I：

模拟输入：2-6个单端通道（4个差分）

脉冲通道：8个

数字I/O口：4个

DT85：

模拟输入：12-48个单端通道（32个差分）

脉冲通道：15个

数字I/O口：8个

传感器：

多参数传感器：

风速：

量程：0~60m/s

分辨率：0.1m/s

精度：±0.3 m/s rms @ WG ≤ 5 m/s

±3% rms @ WG > 5 m/s

±5% rms @ WG > 50 m/s

风向：

量程：0~360°

分辨率：1°

精度：±2° @ WG > 2 m/s

空气温度（超声波测量）：

量程：-30~70°C

分辨率：0.1°C

精度：±0.5°C

空气温度：

量程：-30~70°C

分辨率：0.01°C

精度：±0.5°C

空气湿度：

量程：0~100%

分辨率：0.1%

精度：±3%（10~90%）

气压

量程：300~1100hPa

分辨率：0.01hPa

精度：±0.5hPa（20°C）

光照强度

量程：0~150kLux

分辨率：30Lux

精度：±3%的测量值，3 Lux每分钟

降雨量

量程：0~10mm每分钟

分辨率：0.01mm
